用于尿素生產的CO₂中都含有一定量的CO、H₂、CH₄、N₂及硫化物等。這是因?yàn)镃O₂來源于脫碳后的解析氣，無論采用什么方法脫碳，在脫碳液吸收CO₂的同時，還溶解了一定量的CO、H₂、CH₄、N₂及硫化物等，當脫碳溶液再生時這些氣體隨同CO₂一同被解析出來，另外，通過加空氣到CO₂中以對設備進行防腐保護。上述氣體在整個工藝過程中極少或完全不冷凝，并隨未反應的NH₃及CO₂由合成塔頂排放出來，經過高壓洗滌塔吸收大部分氨及CO₂，氣體混合物中H₂、CO、CH₄和O₂濃度急劇上升，這些可爆氣體的存在是尿素生產的最大安全隱患。二十世紀七八十年代，國內外尿素工業界吸取了多起惡性爆炸事故的教訓，相繼采用催化燃燒技術脫除CO₂原料氣中的H₂，主要在重油和天然氣為原料的大型尿素廠應用。由于脫氫催化劑最早由國外公司開發，價格很貴，對硫又非常敏感，國內先前設計的尿素裝置絕大多數采用煤制氣，CO₂原料氣中硫含量高，CO₂氣體精脫硫技術當時還未開發成功，故國內設計的尿素裝置均未采用脫H₂技術。

    上世紀90年代，湖北化學研究院在CO₂脫氫催化劑的研制、脫氫工藝技術的開發和CO₂精脫硫技術等方面做了大量的工作，并取得了突破性進展。CO₂精脫硫技術已在多家食品CO₂廠使用，達到國際食品CO₂標準。開發的TH-2、TH-3脫H₂催化劑，已在多個大中小型尿素廠推廣應用，并取得了預期效果。

    江蘇華昌化工股份有限公司是一家以基礎化工為主，精細化工、生物化工并舉的現代化企業，主要產品為合成氨、尿素、純堿、氯化銨、精甲醇、復合肥、精細化工產品和熱電產品。尿素生產以煤為原料，采用改進型CO₂汽提法工藝。CO₂中帶有一定量的CO、H₂、CH₄、N₂及硫化物等，既存在可燃?xì)怏w爆炸的安全隱患，又有硫?qū)υO(shè)備腐蝕的擔憂。國內已有尿素系統發生爆炸的先例，還有多家尿素廠因硫含量高而引起CO₂壓縮機、蒸發加熱器等設備的腐蝕，輕則停車、重則更換設備。公司經過查閱文獻和考察，選擇了湖北化學研究院開發的CO₂精脫硫技術、HC-2型微量硫分析儀和TH-3型脫H₂催化劑組成的尿素CO₂脫H₂新技術。

    尿素CO₂原料氣脫氫新技術是由常溫精脫硫技術與TH-3脫氫催化劑組合使用，可從根本上消除爆炸性氣體給尿素生產帶來的安全隱患，解決尿素生產系統的腐蝕及爆炸問題。

    原料CO₂氣中硫化物主要是H₂S與COS，傳統的干法脫硫方法是采用普通活性炭、氧化鐵或其它混合型脫硫劑，它們的脫硫精度差（H₂S＜1ppm）、硫容低、無法脫除COS，不能達到精脫硫指標，無法滿足脫氫催化劑對氣質的要求。

    自1991年以來，湖北化學研究院成功開發了多種常溫精脫硫劑和JTL－1、JTL-4、JTL-5常溫精脫硫新工藝，其中JTL-1常溫精脫硫新工藝系由T102（或T703）型精脫硫劑與T504 型COS 水解催化劑組合使用，可將總硫（ H₂S +COS ）脫至＜0.06×10^-6，廣泛應用于甲醇、合成氨、電子、精細化工等領域，取得了顯著的效果。但高濃度CO₂由于競爭吸附與平衡制約的原因，大大影響了水解催化劑的轉化率和精脫硫的脫除效果。針對CO₂精脫硫問題，經過努力開發了CO₂氣精脫硫技術，較好地解決了這一難題，其工藝流程見圖1。

2.1.1  CO₂精脫硫工藝的工作原理

    CO₂原料氣經氣水分離器后首先進入第一脫硫塔（裝填T703型氧化鐵精脫硫劑或T103型活性炭精脫硫劑）脫除H₂S，然后經加熱器提溫至40~100℃，進入水解塔（裝填T504A型水解催化劑），將COS水解成H₂S，進入第二脫硫塔（裝填T104A或T103型活性炭精脫硫劑），將水解轉化的H₂S脫除，從而達到出口總硫（H₂S+COS）＜0.06 ×10^-6，有效保護脫H₂催化劑和防止硫?qū)υO(shè)備的腐蝕。

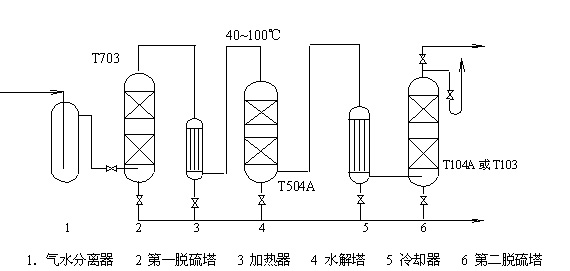

                                圖1   CO₂常溫精脫硫新工藝流程圖

2.1.2  CO₂精脫硫工藝的特點

    開發了能抗高濃度CO₂干擾的T504A水解催化劑和CO₂專用的T103、T104A精脫硫劑，H₂S和COS可分別脫至＜0.03×10^-6。

    該工藝開車時間短、能耗低、無需再生、操作簡單，對環境不造成任何污染，可保證生產長周期穩定運行。

    尿素脫氫催化劑最早由國外公司開發，進口價格很貴，1986年中科院蘭州化物所開發出DH-2型脫氫催化劑，代替進口開始在非煤為原料的尿素裝置使用。針對國內需求，湖北化學研究院經過多年努力開發出了TH-2和TH-3脫氫催化劑，1999年6月TH-2脫氫催化劑在鎮海煉化公司油為原料的52萬噸/年尿素裝置中成功應用，脫氫器出口H₂〈 50 ppm，后來又選用性能更優越的TH-3脫氫催化劑。TH-2和TH-3脫氫催化劑在鎮海煉化的應用成功，引起業界的普遍關注，隨后又在四川美豐、上海吳涇化工廠、四川川化、烏魯木齊石化廠等以天然氣為原料的尿素廠應用。 CO₂精脫硫技術的成功開發為T(mén)H-2和TH-3脫氫催化劑在以煤為原料的尿素廠使用打好了堅實基礎，2001年山東東阿化肥廠率先在以煤為原料的尿素廠使用脫氫新技術，隨后湖北宜化集團、山東坊化肥廠等廠開始使用尿素脫氫新技術。

2.2.1  TH-3型H₂脫催化劑的性能及使用條件見表1。

2.2.2  脫氫原理

       CO₂原料氣脫H₂工藝中包括CO₂氣精脫硫、除油、加熱、脫氫等部分。如前所述CO₂脫氫實際上是在脫H₂催化劑作用下，使CO₂氣中的H₂等可燃性氣體與O₂反應生成H₂O。從而達到脫除爆炸性氣體的目的，即：

    2H₂  +  1 / 2 O₂   → 2H₂O

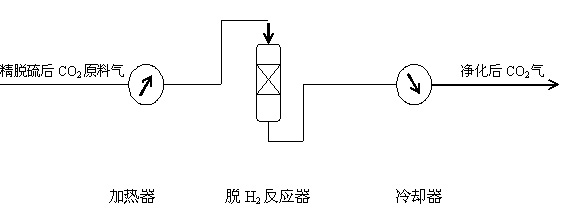

        脫氫工藝流程如圖2所示。



     自CO₂壓縮機來的CO₂氣，經提溫使氣體溫度達到脫H₂催化劑所需溫度（150～220℃），而后進入脫氫反應器，CO₂氣中的H₂等可燃?xì)怏w在催化劑作用下與O₂反應，出脫H₂反應器的CO₂氣中殘余氫量<50ppm。出反應器的CO₂氣體因H₂等氣體的燃燒使其溫度升高，溫度升高多少視H₂等可燃?xì)夂�量而定。出反�?yīng)器的熱CO₂氣經冷卻后去CO₂壓縮機或直接送往尿素合成塔。

     脫氫裝置可設在CO₂壓縮機段間，也可設在壓縮機的最后一段。裝置設在段間的優點是：一般段間溫度較末段高，可節省加熱消耗的熱量；同時可利用壓縮機段間冷卻、分離器等設備，減少設備投資及冷卻水消耗。具體放在什么位置應根據各廠的具體情況而定。

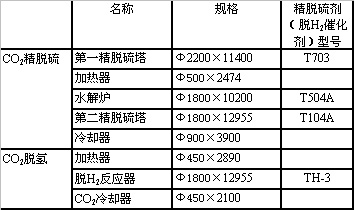

    江蘇華昌化工股份有限公司尿素裝置均采用改進型CO₂汽提法工藝進行操作。CO₂原料氣脫氫采用湖北化學研究院脫氫新技術。尿素CO₂三段壓縮機后各段均是無油潤滑，脫氫裝置設在無油潤滑段，可以減少除油的麻煩和節省投資。

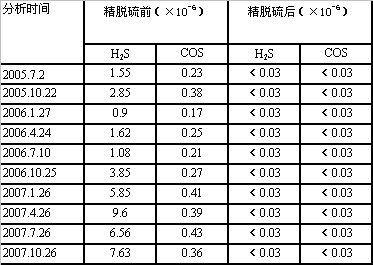

    我國中小型氮肥廠主要以煤為原料制氣，變換氣中硫含量都較高，一般多在100~200mg/Nm³，即使一些廠增加了變換氣濕法脫硫，脫硫后變換氣體中硫化物也在1~10mg/Nm³。這些硫化物經過脫碳，最后都富集到了CO­₂氣中，致使CO₂氣中硫含量很高。因CO₂脫硫難度大，過去的脫硫技術達不到精脫水平。CO₂脫氫催化劑是鈀-鉑等貴金屬催化劑，價格較一般催化劑高得多。這種催化劑對硫化物等毒物十分敏感，少量的硫化物就能引起催化劑活性下降甚至失活。湖北省化學研究院成功開發出CO₂氣中專用的常溫精脫硫劑及其工藝，解決了高濃度CO₂氣條件下的精脫硫難題，精脫硫后CO₂氣中總硫可達<0.1ppm，CO₂氣中精脫硫的突破為我國CO₂氣脫氫技術的推廣創造了條件，并成為CO₂脫氫的主要組成部分。尿素CO₂氣精脫硫不僅有效地保護了脫氫催化劑，延長了催化劑壽命，同時也減少硫?qū)δ蛩叵到y(tǒng)的設備、管道腐蝕，從另一方面保障安全生產起到了重要作用。

    以煤為原料的尿素廠CO₂原料氣脫氫技術方案是先精脫硫，然后再脫氫。精脫硫放在壓縮即二段出口，因原料氣中H₂S含量高，第一精脫硫塔設置兩塔并聯運行。同時為防止帶水，將T104A放在了冷卻器之前，很好地解決了露點帶水問題。脫氫裝置放在壓縮機四段后，CO₂經過壓縮機，再提溫使氣體溫度達到脫H₂催化劑所需溫度（150～220℃），而后進入脫氫反應器，CO₂氣中的H₂等可燃?xì)怏w在催化劑作用下與O₂反應，出脫H₂反應器的CO₂氣中殘余氫含量<50ppm。出反應器的熱CO₂氣經冷卻后去CO₂壓縮機或直接送往尿素二氧化碳?xì)馓崴��?/DIV>
